Plokštės, apvalios, kvadratinės ar tinkintos{0}}formos guminės tarpinės – kokių jums reikia?

Skirtingasguminė tarpinėformos tiesiogiai veikia sandarinimo efektyvumą, montavimo būdus, tarnavimo laiką ir bendrą kainą. Daugeliu praktinių taikymų nutekėjimo ar perdirbimo problemų kyla ne dėl netinkamo medžiagų pasirinkimo, o dėl netinkamos tarpiklio formos. Šis straipsnis padės greitai suprasti įprastų tarpiklių formų skirtumus ir nustatyti, kuri guminė tarpinė geriausiai tinka konkrečiai jūsų paskirčiai.

Kas yra plokščia guminė tarpinė?

Plokščia guminė tarpinė yra paprastas, plokščias sandarinimo elementas, kuris užtikrina sandarumą suspaudžiant, kad užpildytų tarpą tarp dviejų lygiagrečių kontaktinių paviršių.



Geriausios programos

Flanšinėse jungtyse dažniausiai naudojamos plokščios guminės tarpinės, nes flanšo šonai paprastai yra plokšti metaliniai paviršiai, užtikrinantys vienodą suspaudimą. Jie tinka pagrindiniams sandarinimo poreikiams tenkinti, kai sąsajos yra plokščios, slėgis žemas ir eksploatavimo sąlygos stabilios.



Privalumai

• Paprasta struktūra
• Didelis universalumas
• Maža kaina
• Tinka masinei gamybai



Apribojimai

• Reikalingas didelis plokštumas ant besijungiančių paviršių
• Netinka dinaminiam sandarinimui arba sudėtingoms kontūrinėms konstrukcijoms

Kas yra kvadratinė guminė tarpinė?

Kvadratinė guminė tarpinė yra sandarinimo elementas, specialiai sukurtas plokščioms arba kampinėms riboms. Jis tiksliai tinka sąsajos kampams, išspręsdamas netinkamo sandarinimo kampuose problemą, kai kvadratinėse sąsajose naudojami apvalūs tarpikliai.

Tipinės programos

Kvadratinės tarpinės plačiai naudojamos tais atvejais, kai sandarinimo paviršius paprastai yra stačiakampis arba kvadratinis ir reikalauja nuolatinio sandarinimo:
• Elektriniai gaubtai:Jautrių komponentų, tokių kaip grandinių plokštės, apsauga nuo dulkių ir drėgmės patekimo.
• Valdymo spintos:Jungiklių, relių ir jutiklių užteršimo prevencija, užtikrina patikimą įrangos veikimą.
• Pramoninės plokštės:Suformuojant perimetrą perimetrą naudojant kelių{0}}taškų suspaudimą, pailginant įrangos ilgaamžiškumą ir išlaikant aplinkos apsaugą.

Privalumai

• Visiškas ne{0}}apvalių paviršių padengimas
• Sustiprinta aplinkos apsauga
• Lengvas montavimas

Apribojimai ir iššūkiai

• Streso koncentracija kampuose
• Aukšti apdorojimo tikslumo reikalavimai
• Jautri medžiagų parinkimas

Sprendimai

• Nusklembtų arba užapvalintų kampų dizainas:Sumažina įtempių koncentraciją kampuose ir pailgina tarpiklio tarnavimo laiką.
• Didelio{0}}elastingumo gumos medžiagos:Kompensuoja nedidelius paviršiaus nelygumus ir išlaiko ilgalaikę{0}}suspaudimo jėgą.
• Individualus pjovimo arba formavimo dizainas:Užtikrina tikslų pritaikymą sudėtingoms geometrijoms.

Formos charakteristikos ir funkcijos

Apvalios guminės tarpinės turi apskritą išorinį kontūrą, atitinkantį cilindrines konstrukcijas. Skirtingai nuo O-žiedų, šios tarpinės paprastai įrengiamos plokščiuose paviršiuose arba sekliuose grioveliuose, todėl užtikrinamas platesnis sandarinimo kontaktinis plotas.

Kur geriausiai veikia apvalios tarpinės

• Vamzdžių jungtys:Apvalios tarpinės natūraliai dera su apvaliais flanšais, užtikrinančiais tolygų sandarinimo slėgio pasiskirstymą per perimetrą.
• Galinio dangtelio sandarinimas:Apvali konstrukcija veiksmingai apsaugo nuo perimetrinio nuotėkio.
• Apvalių angų sandarinimo programos:Simetriška geometrija sumažina vietinę deformaciją ir taip pagerina bendrą sandarinimo patikimumą.

Privalumai

• Tolygus streso pasiskirstymas
• Didesnė montavimo klaidų tolerancija
• Didelis sandarinimo tikslumas

Veikimo apribojimai

Tinka tik apskritoms sąsajoms; nesuderinamas su ne-apvaliomis sąsajomis; didelių-dydžių apvalioms tarpinėms reikalingas didelis apdorojimo tikslumas; per dideli matmenų nuokrypiai tiesiogiai paveiks sandarinimo efektą.

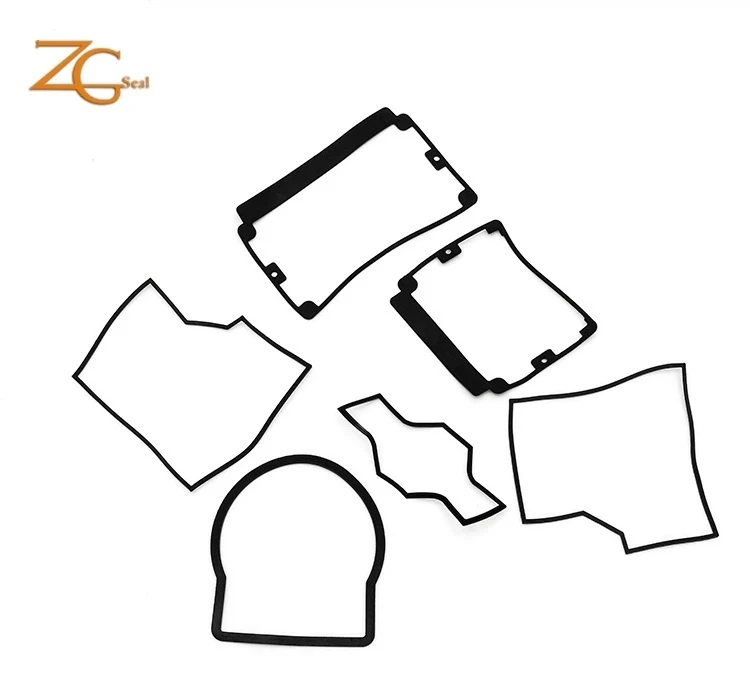

Kodėl standartinės guminės tarpiklių formos yra trumpos

Tais atvejais, kai yra netaisyklingų kontūrų, kelių sandarinimo zonų ar ribotos erdvės, standartinės -formos tarpikliai dažnai nepritampa idealiai, todėl susidaro tarpai, persidengimai arba netolygus slėgio pasiskirstymas. Individualizuotos guminės tarpinės dėl savo pritaikytos konstrukcijos tiksliai atitinka sandarinimo kelią, užtikrindamos pastovų slėgį visuose kontaktiniuose taškuose, taip pagerindamos sandarinimo patikimumą ir sumažindamos papildomo apdorojimo ar rankinio reguliavimo poreikį.

Įprasti tinkintų{0}}formų guminių tarpiklių taikymai

• Vibracijai{0}}atsparūs automobilių komponentai:Individualios-formos tarpikliai palaiko nuoseklų sandarumą esant nuolatinei vibracijai ir judėjimui, užkertant kelią skysčio ar oro nuotėkiui.
• Medicininė įranga, kuriai reikalingas aukštas sandarinimo tikslumas ir higienos standartai:Tiksliai suprojektuotos guminės tarpinės sukuria sandarų medicininės įrangos sandarumą, neleidžia užteršti ir palaiko sterilią aplinką.
• Sudėtingos konstrukcijos pramoninės valdymo dėžės:Šios tarpinės gali atitikti ne-standartinius ar kelių- lygių paviršius, užtikrindamos visapusišką apsaugą nuo dulkių, drėgmės ir teršalų.

Norint pasirinkti tinkamą tarpiklio formą, reikia atsižvelgti į taikymo sąlygas, montavimo reikalavimus ir veikimo poreikius. Norėdami nustatyti tinkamą formą, galite atlikti šiuos veiksmus:

Guminio tarpiklio formos pasirinkimas turi tiesioginės įtakos sandarinimo patikimumui ir ilgalaikėms{0}}įrangos priežiūros išlaidoms. Konkretus pasirinkimas turėtų būti atliktas atsižvelgiant į faktinius poreikius. Kai taikomoji programa apima ne-standartinius profilius, bendradarbiauti su patyrusiu guminių tarpiklių gamintoju naudinga pasiekti optimalų dizainą, ilgesnį tarnavimo laiką ir sumažinti ilgalaikę{4}}veikimo riziką. Zhonggao, guminių tarpiklių gamintojas, kuris specializuojasi guminių sandariklių dalių gamyboje irOEM/ODM paslaugos, gali pateikti tiek standartines, tiek pritaikytas gumines tarpines pagal jūsų poreikius. Nedvejodamisusisiekite su mumissu paklausimais.
